Collectief bronleidingnet: zo voorkom je ontwerpfouten

Een collectief bronleidingnet voor warmtepompsystemen klinkt op papier overzichtelijk, maar in de praktijk gaat er bij collectieve installaties juist vaak iets mis. In deze projectervaring laten we zien hoe we voor meerdere appartementencomplexen het bronleidingnet hebben doorgerekend, en hoe je daarmee ontwerpfouten voorkomt.

De technische uitdaging bij een collectief bronleidingnet

Collectieve warmtepompsystemen leiden in de praktijk regelmatig tot problemen en soms zelfs tot geschillen. Onbalans in zo’n systeem zorgt voor comfortklachten, onvoldoende vermogen of een hoog energieverbruik, met hoge herstelkosten als gevolg. De oorzaak ligt bijna altijd in de ontwerpfase.

Juist in appartementencomplexen is een correct ontworpen bronleidingnet daarom essentieel. Zonder een goed onderbouwde leidingnetberekening loop je het risico dat woningen onvoldoende vermogen krijgen. Met een goede berekening blijft het leidingverlies binnen de opvoerhoogte die de circulatiepompen kunnen leveren, en zorgen berekende standen van de inregelventielen ervoor dat de installatie in balans komt. Het systeem werkt dan energie-efficiënt en elke woning krijgt de juiste hoeveelheid water.

Van warmteverliesberekening naar leidingnetberekening

De oorspronkelijke opdracht bestond uit het opstellen van een warmteverliesberekening. Door de nieuwste ISSO 51-methodiek (2023) toe te passen, viel het benodigde systeemvermogen hoger uit. Dat komt door grotere systeemverliezen: bij vloerverwarming verdwijnt een deel van de warmte naar beneden, door de vloer.

Daarmee ontstond de vervolgvraag: hoe bepaal je het juiste bronvermogen en de bijbehorende leidingdiameters zonder onnodig te oversizen? Het antwoord was een volledige leidingnetberekening van het collectieve bronleidingnet, per appartementencomplex.

Onze aanpak

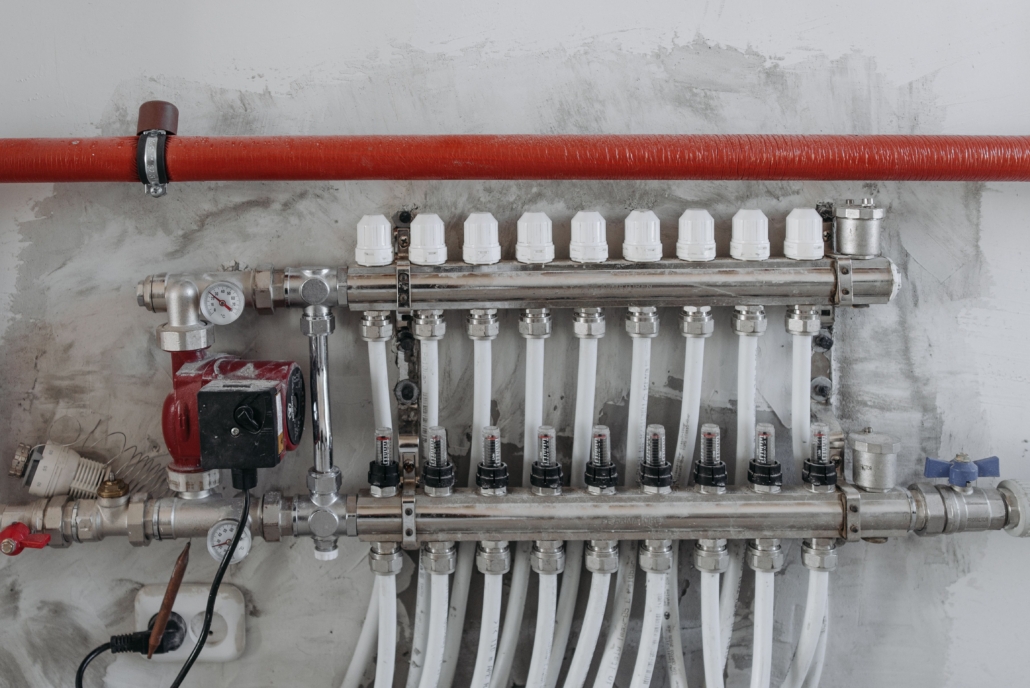

Elk appartementencomplex had een eigen leidingtracé vanaf de bron naar de warmtepompen en vloerverdelers. Op basis van plattegronden en technische gegevens hebben we per complex het leidingverloop, de leidingdiameters, de ontwerp-ΔT, de volumestromen, de drukverliezen en de pompkeuze bepaald. De berekening is uitgevoerd in VABI UO en de instelstanden per woning zijn vastgelegd.

Daarmee kon het systeem waterzijdig correct worden ingeregeld. Zie ook onze aanpak voor het waterzijdig inregelen van collectieve installaties.

Het resultaat voor de opdrachtgever

Voor elk appartementencomplex leverden we een afzonderlijk rapport op: een volledig uitgewerkt bronleidingnet, onderbouwde leidingdiameters en berekende instelstanden per woning. Zo heeft de opdrachtgever een installatie die in balans is en die per woning het juiste vermogen levert, zonder onnodige oversizing.

Wat betekent dit voor jouw project?

Werk je aan een appartementencomplex of een collectieve warmtepompinstallatie en wil je installatietechnisch advies of een leidingnetberekening? Dan denken we graag mee, kosteloos en vrijblijvend, telefonisch of bij een kop koffie.

Of het nu gaat om een plan van aanpak voor een probleemloos ontwerp, of om de meest economische route naar herstel als er al problemen zijn: neem gerust contact met ons op.
